　　鄂式破碎機

產品特點（1）短肘板；（2）低懸掛；（3）大擺角；（4）使用壽命長；（5）維修方便...

在線咨詢全國熱線
15879778652

產品介紹

20年專注于礦山機械制造

一、產品概述

本系列產品，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。破碎抗壓強度不超過350兆帕的各種物料，是成套破碎生產線中初線破碎的設備。

二、工作原理

本機主要由機架、動鄂、偏心軸、鄂板、肘板等。電動機通過三角皮帶傳動偏心軸多使動鄂按照已調整好的軌跡進行運動)從而將破碎腔內的物料予以破碎。

機架系單個整體鑄鋼結構或鋼板焊接兩種，在破碎機左右的機架側壁上多裝有邊護板以防止機架壁磨損。

動鄂為一成型鑄鋼件，正面裝有活動鄂板，其上部借偏心軸與滾動軸承懸掛在機架上，下部支承在襯板上，在偏心軸兩端有飛輪和帶槽的皮帶槽輪。

肘板的另一端支承于調整座上，襯板除對動鄂起著支承作用外，在外來不能破碎的物料進入破碎腔內，機器荷載突增的情況下，起保險作用，卻自身迅即斷裂，從保護其他機件不受損傷。

調整座安裝在機架兩側的滑槽內，并與調整墊片緊貼，當排料口需要進行調整時，用扳手將螺母頂緊，加入或減少調整墊片。調整座向前移，排料口即由大變小，反之，由小變大。

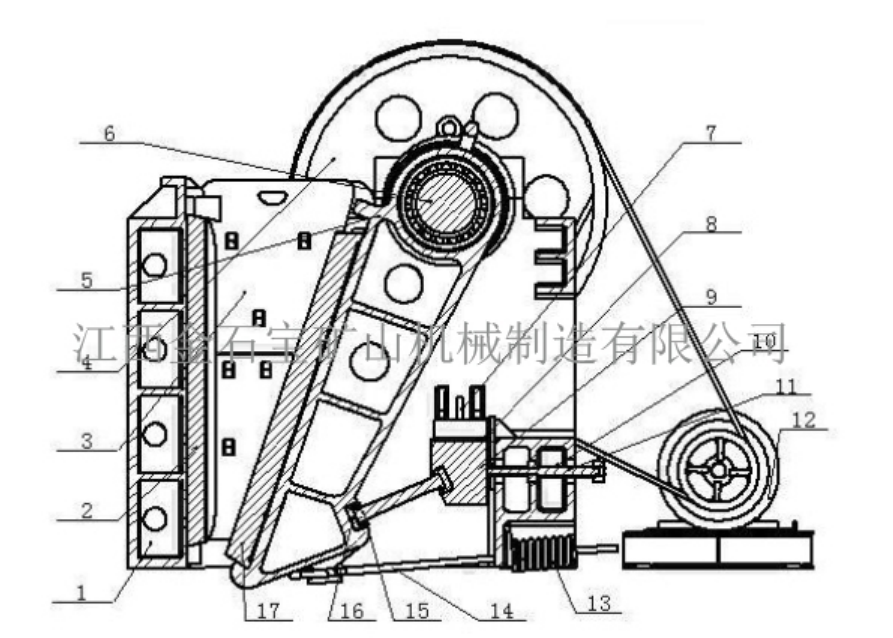

三、機械結構圖解
