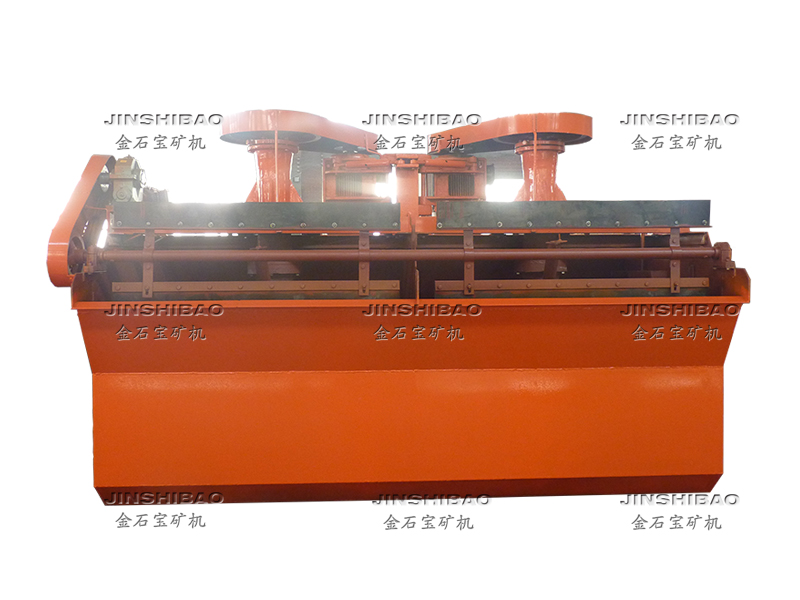

一、產品概述
該機為自吸氣，吸漿型機械攪拌式浮選機，適用于有色金屬，黑色金屬和非金屬礦物的選別，特別適用于黃金礦山，有利于選礦的提高。
二、工作原理

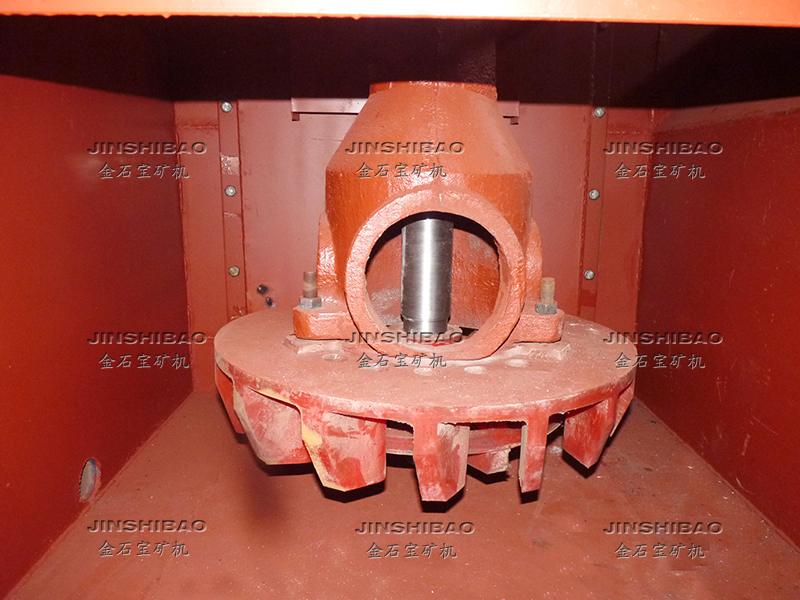

（一）SF型浮選機其結構特點是采用后傾式雙葉輪，它由主葉片組成，主葉片的作用一是吸入足夠的空氣，二是吸入礦漿。輔葉片的作用主要是抽吸其下部礦漿向四周拋出，這部分礦漿比葉片拋出的氣液混合物比重大，因此，離心力亦大，對氣液混合物具有較大的加速作用，加大了葉輪腔的真空度，提高了浮選機的吸氣量。輔葉片的另一作用是使下部礦漿產生循環，增加了葉輪到槽低的距離而不產生粗礦沉淀。
（二）當葉輪旋轉時，在葉輪腔內形成負壓區，空氣經吸氣管和中心筒被吸進葉輪腔，同時礦漿經中心筒及蓋板上的循環也吸進葉輪腔，在此完成了氣液混合，混合后的礦漿即以較大的切向和徑向動量失離葉輪葉片，通過蓋板較均勻地散到槽中，大量的礦化氣泡和一部分礦漿升到浮選槽上部，刮板將泡沫刮出，剩余的礦漿返回下部再循環。
三、設備基本結構
四、技術參數
型號 | 有效容量( m3) | 尺寸(L*W*H) (mm) | 葉輪直徑 | 葉輪轉速(r/分) | 處理量 (m3/分) | 功率 (kw) | 吸氣量(m3/分) | 單槽重量 |
SF-0.15 | 0.15 | 500*500*600 | 200 | 536 | 0.06-0.18 | 1.5/0.55 | 0.8-1 | 269 |
SF-0.37 | 0.37 | 700*700*750 | 296 | 386 | 0.2-0.4 | 1.5/0.05 | 0.8-1 | 468 |
SF-0.7 | 0.7 | 820*900*950 | 350 | 400 | 0.3-0.9 | 3/1.1 | 0.8-1 | 805 |
SF-1.2 | 1.2 | 1100*1100*1100 | 450 | 312 | 0.6-1.2 | 5.5/1.1 | 1-1.2 | 1373 |
SF-2.8 | 2.8 | 1700*1600*1150 | 550 | 268 | 1.5-3.5 | 11/1.5 | 1-1.2 | 2138 |
SF-4 | 4 | 1850*2050*1200 | 650 | 220 | 2-4 | 15/1.5 | 1-1.2 | 2582 |
SF-8 | 8 | 2200*2900*1400 | 760 | 191 | 4-8 | 30/1.5 | 0.9-1 | 4129 |
SF-10 | 10 | 2200*2900*1700 | 760 | 191 | 5-10 | 30/1.5 | 0.9-1 | 4486 |
SF-16 | 16 | 2850*3800*1700 | 760 | 191 | 5-16 | 30*2/1.5 | 0.9-1 | 8320 |
SF-20 | 20 | 2850*3800*2000 | 760 | 191 | 5-20 | 30*2/1.5 | 0.9-1 | 9828 |
