產品概述

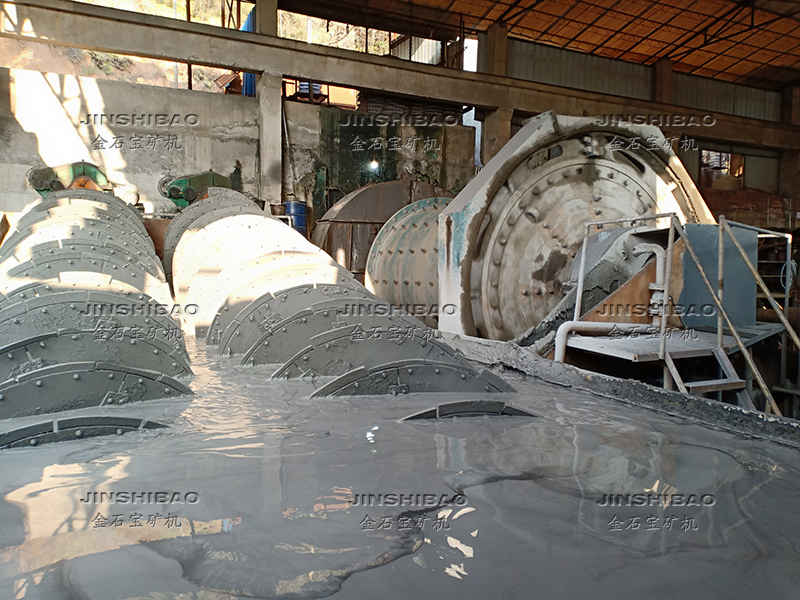

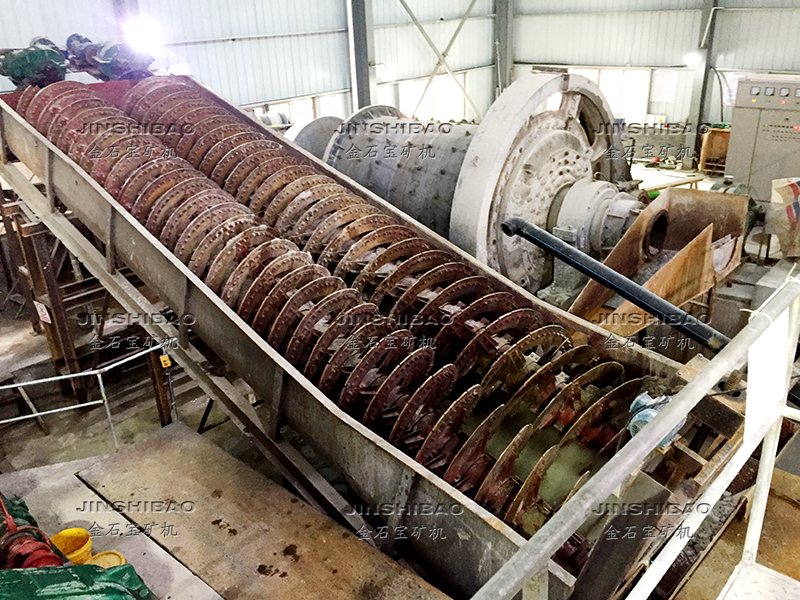

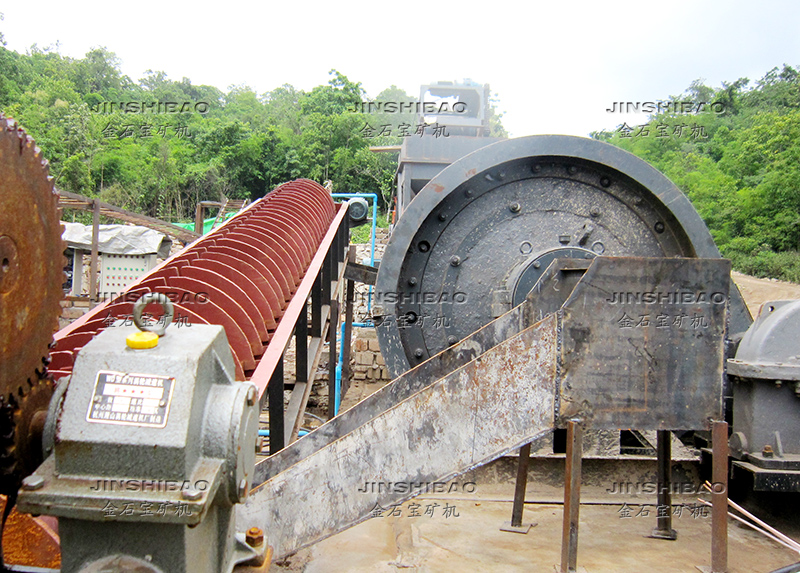

FG系列分級機廣泛適用于選礦廠中與球磨機配成閉路循環流程中作預先分級和檢查分級,有時候還可以用于洗礦、脫 泥、脫水等作業。
產品特點
1、構造簡單,易于維護;
2、操作方便,工作穩定可靠;
3、可以與球磨自流連接,省去用渣漿泵揚送;
4、容積大,具有緩沖和運輸作用,利于磨礦作業;
技術參數
規格 | 300 | 500 | 750 | 1000 | 2-1500 | 2000 | 1500 | 1200 | 2-2400 | ||
型式 | 高堰式、沉沒式、單、雙螺旋、標準型、加長型 | ||||||||||
螺旋直徑 | 300 | 500 | 750 | 1000 | 1500 | 2000 | 1500 | 1200 | 2400 | ||
螺旋轉速(r/min) | 83~22 | 8~15.5 | 2.4~9.9 | 1.6~7.4 | 2.6~6 | 3.6(5.5) | 2.5~6 | 5~7 | 3.6 | ||
產量(m3/d) | 返砂 | 35~105 | 54~260 | 100~445 | 130~700 | 2240~5360 | 3240~5940 | 1120~2680 | 1145~1370 | 13600 | |
溢流 | 10~30 | 135~77 | 31~163 | 50~160 | 460 | 400 | 230 | 150 | 1160 | ||
配套電動機 | 型號 | Y90L-6 | Y90L-6 | Y132S-6 | Y132M2-6 | Y160M-6 Y90L-4 | Y160-4(6) Y90L-4 | Y160M-6 Y90L-4 | Y132M2-6 Y90L-4 | Y225M-6 Y100L 2-4 | |
功率 | 1.1 | 1.5 | 3 | 5.5 | 7.5 1.5 | 15(11) 15(3) | 5.5 1.5 | 5.5 1.5 | 30 3 | ||
臺數 | 1 | 1 | 1 | 1 | 2 2 | 1 1 | 1 1 | 1 1 | 2 2 | ||
外形尺寸 | 長 | 3844 | 5480 | 6720 | 8004 | 10270 | 10590 | 10196 | 7979 | 12710 | |
寬 | 645 | 940 | 1275 | 1570 | 3490 | 4634 | 1976 | 1700 | 5430 | ||
高 | 835 | 1274 | 1584 | 1934 | 4080 | 4491 | 4080 | 3087 | 5690 | ||
重量 | 主機 | 668 | 1575 | 2683 | 4200 | 22093 | 19930 | 11283 | 7710 | 5690 | |
電機 | 27 | 37 | 65 | 84 | 240 | 200 | 120 | 110 |
